卡箍的简单介绍,不锈钢卡箍的结构

2020-07-25 09:04:19

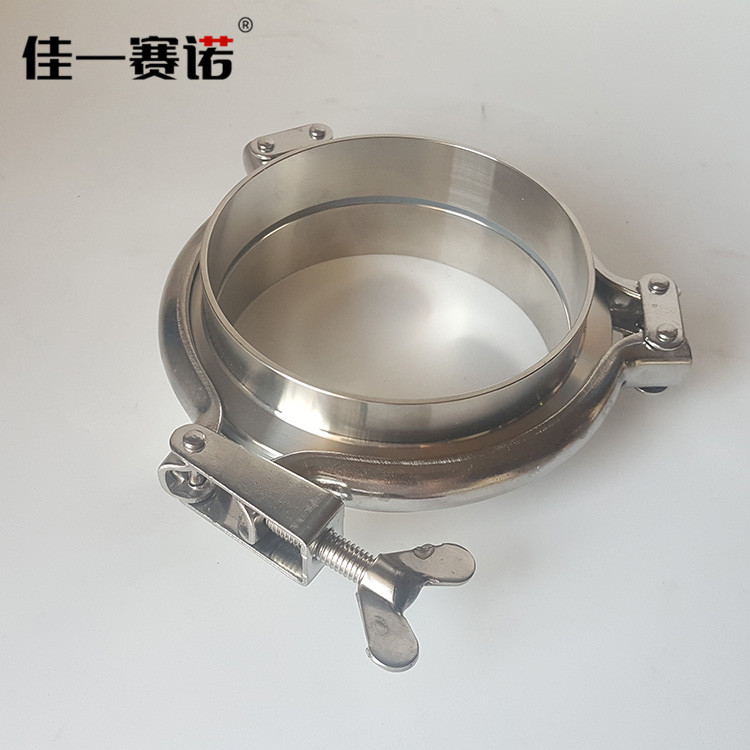

不锈钢卡箍的结构

不锈钢卡箍的轴向断面呈凹形,在内侧的上下二个面是斜面,它与水平面的倾斜视点应小于摩擦角,一般为5°~7°。在凹槽处,为了缓和应力会集,转角半径越大越好。

用不锈钢卡箍衔接的封头和筒体法兰都具有凸肩,凸肩上斜面的倾斜视点与卡箍斜面相同。当上紧时,几个卡箍片被牢固地连在一起,依托配合斜面的作用,使封头和筒体法兰靠拢,从而达到密封。

不锈钢卡箍一般分为两种,一种是由螺栓衔接的。这种卡箍又可按卡箍片的个数分为二半拚合式、三块拚合式或更多块拚合式。他们是依托衔接螺栓来紧固的。另一种是快卸式卡箍,它是借助于二对伞齿轮组成的传动装置以二个螺栓来紧固的。

卡箍接头能承受多大压力?

不锈钢沟槽卡箍不锈钢水管沟槽式连接使用介绍

不锈钢水管沟槽式连接是一种新型连接方式,具有安装简单、方便、快捷,易于维护等优点,适用于建筑给排水、消防、自动喷淋等行业的流体输送。

工艺说明,使用沟槽加工设备将管道的接头部位加工成环形沟槽,安装时在管端上套上橡胶密封圈,用拼合式卡箍件进行连接,从而达到紧固与密封效果。

卡箍接头能承受多大压力?

应该是大于100的管道用的吧,一般管道的设计压力力是1.6MP,按1.5倍算的话最少可达到2MP,我在试压时曾一不小心打到5MP过, 好吓人哟,,

还有一种是不锈钢卡压式的,我们厂曾经内部做试验打到过50MP ,是32的不锈钢管。

一般不建议也不允许打高压,容易造成暗伤,如果爆管的话会打伤人的。

卡箍的基本知识

卡箍,是一种沟槽式的管卡,主要用于乳制品、啤酒、食品、饮料、制药、生物工程等工业领域。

卡箍规格:3/4寸-12寸 、DN20-DN300;

卡箍材质:采用AISI304、316或AISI316L;

光洁度:内表面机械抛光Ra≤0.4-0.8μm,

外表面镜面(BA)或者亚光(2B),Ra≤0.8μm;

应 用:乳制品、啤酒、食品、饮料、制药、生物工程等工业领域;

1、标准:DIN、ISO、SMS、3A、IDF等;

2、规格:3/4"-12";

3、材质:不锈钢精铸304,不锈钢铸造304,普通不锈钢;

4、光洁度:内外机械抛光Ra≤0.8μmm,外表面抛亮光;

5、用途:适用于乳品、食品、啤酒、饮料、制药、化妆品等工业领域的不锈钢管路系统;

卡箍
