法兰视镜和管道法兰有什么区别?安装需要注意什么地方?

2020-07-25 09:03:22

法兰视镜和管道法兰有什么区别

法兰连接由一对法兰、一个垫片及若干个螺栓螺母组成。法兰联接是一种可拆联接。接下来小编给大家介绍一下关于法兰视镜和管道法兰的知识,让大家对其有一个大概的了解。

原理:垫片放在两法兰密封面之间,拧紧螺母后,垫片表面上的比压达到一定数值后产生变形,并填满密封面上凹凸不平处,使联接严密不漏。

性能:较好的强度和密封性,结构简单,成本低廉,可多次重复拆卸,应用较广 。

失效形式:主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。

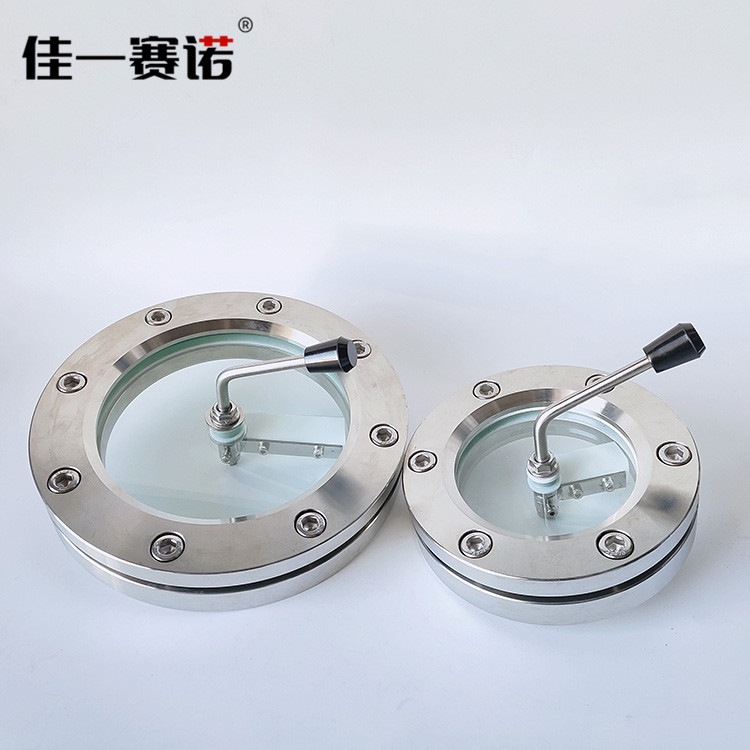

视镜中有一个通用名称叫法兰视镜,既是设备视镜(容器视镜),这是一款用在容器设备上面,观测容器内部物料工作情况,是视镜中使用比较多的一个样式.

既然有法兰视镜,那么就会有视镜法兰,单从字面上理解,就是构成法兰视镜的两片法兰,这个本来也没有错,可就是有些客户弄不清楚这个视镜法兰跟管道法兰的区别,老有客户问这两个法兰的尺寸能不能匹配,或者说怎么尺寸相差太大......

法兰又叫法兰凸缘盘或突缘。法兰是管子与管子之间相互连接的零件,用于管端之间的连接;也有用在设备进出口上的法兰,用于两个设备之间的连接,如减速机法兰。法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。管道法兰系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。法兰上有孔眼,螺栓使两法兰紧连。

法兰视镜与对夹法兰视镜其实就是一种产品,化学工业部的标准称呼是压力容器法兰视镜,因为结构形式,就是两片平板法兰中间夹着一片玻璃,有人就叫做平板法兰视镜;又因为玻璃是被两片法兰对夹固定的,又称为对夹法兰视镜。接下来小编给大家介绍一下法兰视镜安装需要注意什么地方?

一、法兰视镜工作原理及相关知识

安装尺寸小,而且驱动力矩小,操作简便、迅速,并且还同时具有良好的流量调节功能和关闭密封特性,法兰视镜在大中口径、中低压力的使用领域,它是主导的法兰视镜形式。

用途:本法兰视镜可用于温度高,腐蚀性强、易中毒、危险性较大,易结晶的化工塔器中,以保证其安全生产。

结构:该法兰视镜主要由法兰视镜底板、法兰视镜玻璃、阀门组件等组成。

尿素生产过程中,在带法兰视镜的中低压塔器内,由于工作温度高,液体腐蚀性强的特点,容易造成液面计法兰视镜玻璃损坏,法兰视镜底板变形,而且在安装法兰视镜玻璃过程中,有时因受力不均匀,易造成法兰视镜玻璃破裂。如果没有及时发现,开车后必然发生泄漏,这时就必须全系统停车进行热洗更换。这样不但给系统长周期安全运行带来困难,而且严重影响尿素生产的效率。

根据尿素生产过程中“液体受温度影响易结晶”这一特点,结合各类截止阀,保温阀使用特点,经过长期的观察、摸索和思考,设计出利用法兰视镜底板为阀体,在底板上、下进液处各加一阀门进行控制,在法兰视镜底板上安装法兰视镜玻璃液位计,周围通保温蒸汽保温,以防止液体降温结晶形成假液位。法兰视镜底板焊接到塔类容器上,利用塔体的热量提高法兰视镜底板的温度,进一步防止液体结晶。如果法兰视镜泄漏或法兰视镜玻璃损坏,可先关闭底板上的阀门,这样既起到不停车就可更换法兰视镜玻璃的目的,又能够保证生产的正常进行,而且操作人员的人身安全及工作环境安全也得到了保障。

二、注意事项

安装使用可控式保温法兰视镜时需注意的问题:

⑴ 改进法兰视镜垫片的材质。使用具有耐腐蚀,耐老化,耐高温的四氟板,安装时,应对密封面及垫片进行外观检查,不得有径向沟槽和划痕等缺陷,密封垫片应安装平整,位置准确,不得有偏斜或中心偏移,且接触良好,达到使用要求。

⑵ 加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃,压力1.765MPa,防止超温超压。

法兰视镜
